Und sonst so- Was ich gerade mache- EVO64 (Achtung... Non-Atari ;) )

Moin moin!

Ich bin gerade Atari-technisch, dem einen oder anderen ists vielleicht aufgefallen, sehr auf Sparflamme aktiv - da warte ich auf ein/zwei Projekte mit denen ich dann loslegen kann.

So ist es dann, dass ich mich wieder meiner ursprünglichen "Jugendliebe" zugewandt habe: dem C64 (nein, bitte nicht steinigen das ich das in einem Atari-Forum erwähne), vielleicht interessiert es hier ja auch manch einen: deswegen möchte ich mein letztes vollendetes Projekt mal vorstellen 😉

Aufgebaut habe ich einen EVO64, das ist eine Neuinterpretation des C64 bei dem ein paar Verbesserungen/Mods direkt in das Board eingeflossen sind: - Dual-SID on Board, man kann jeden SID verwenden (auch ARMSid, FPGA-SID, SIDKick, ...) - auch im Mischbetrieb. - man kann "on the fly" die SIDs tauschen, d.h. das der SID in Sockel 1 dann als Sekundärer SID genutzt wird und der aus Sockel 1 als Primärer - man kann dem Board sagen das es beide SIDs gleichzeitig als einen SID handhaben soll (ergibt, wenn man zwei unterschiedliche SIDs nutzt bei manchen Tunes einen interessanten etwas anderen Klang) - Support für sämtliche VIC-II Chips (auch z.B. dem VIC-II Ersatz: Kawari) - Umschaltbar zwischen PAL/NTSC - MultiROM-Support: 8x Kernal, 8x Basic und 16x Charset sind möglich (Auswahl per Jumper) - im EEPROM können direkt auch ein paar Cartridge-Files abgelegt werden die man dann bei bedarf starten kann (Auswahl per Jumper) - ESD-Schutz an allen Ports - ClearVideo Schaltkreis integriert - 8701 Clock-generator wurde durch eine moderne Lösung ersetzt - es wird ein Custom-PLA mitgeliefert, man braucht keinen Original-PLA mehr

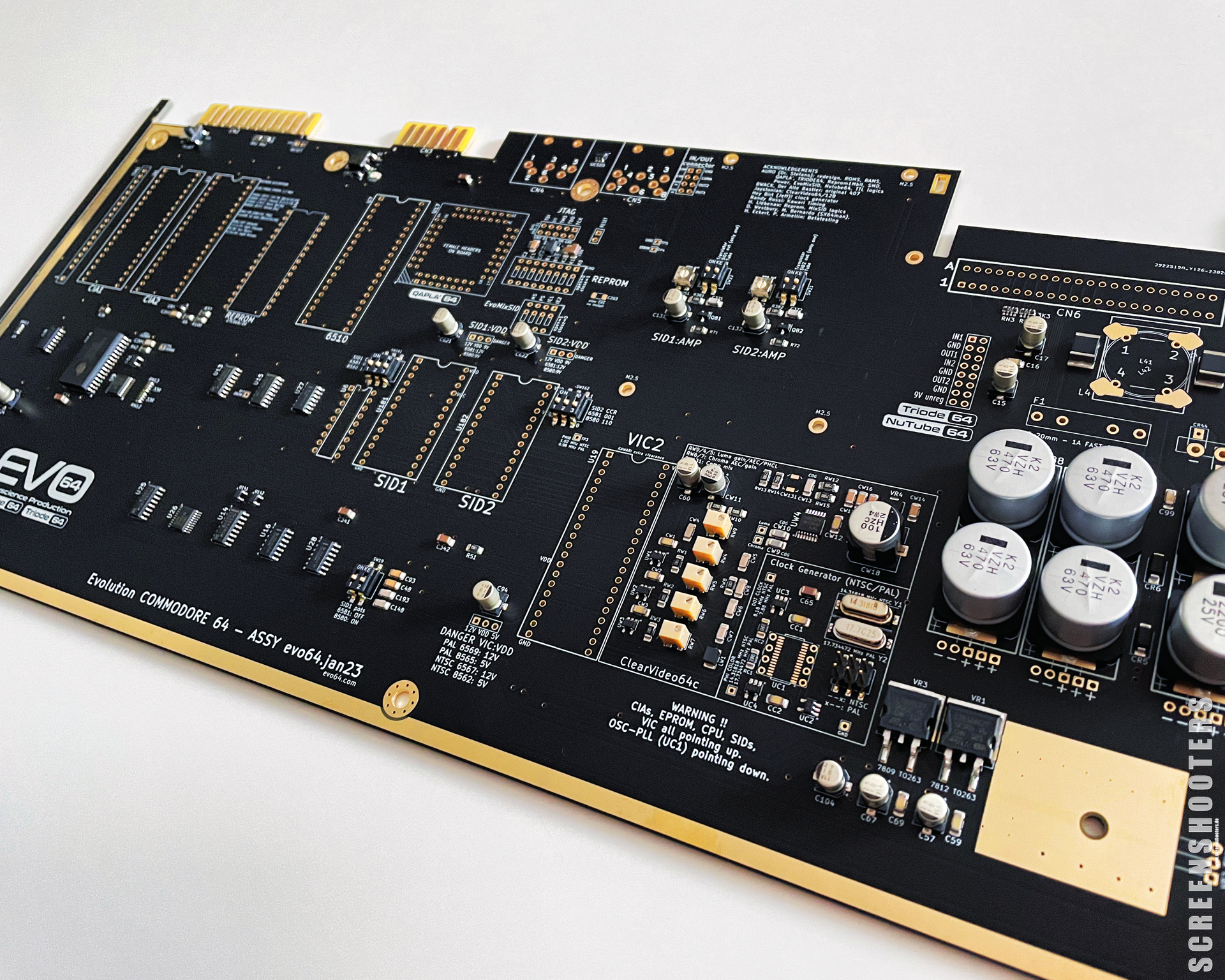

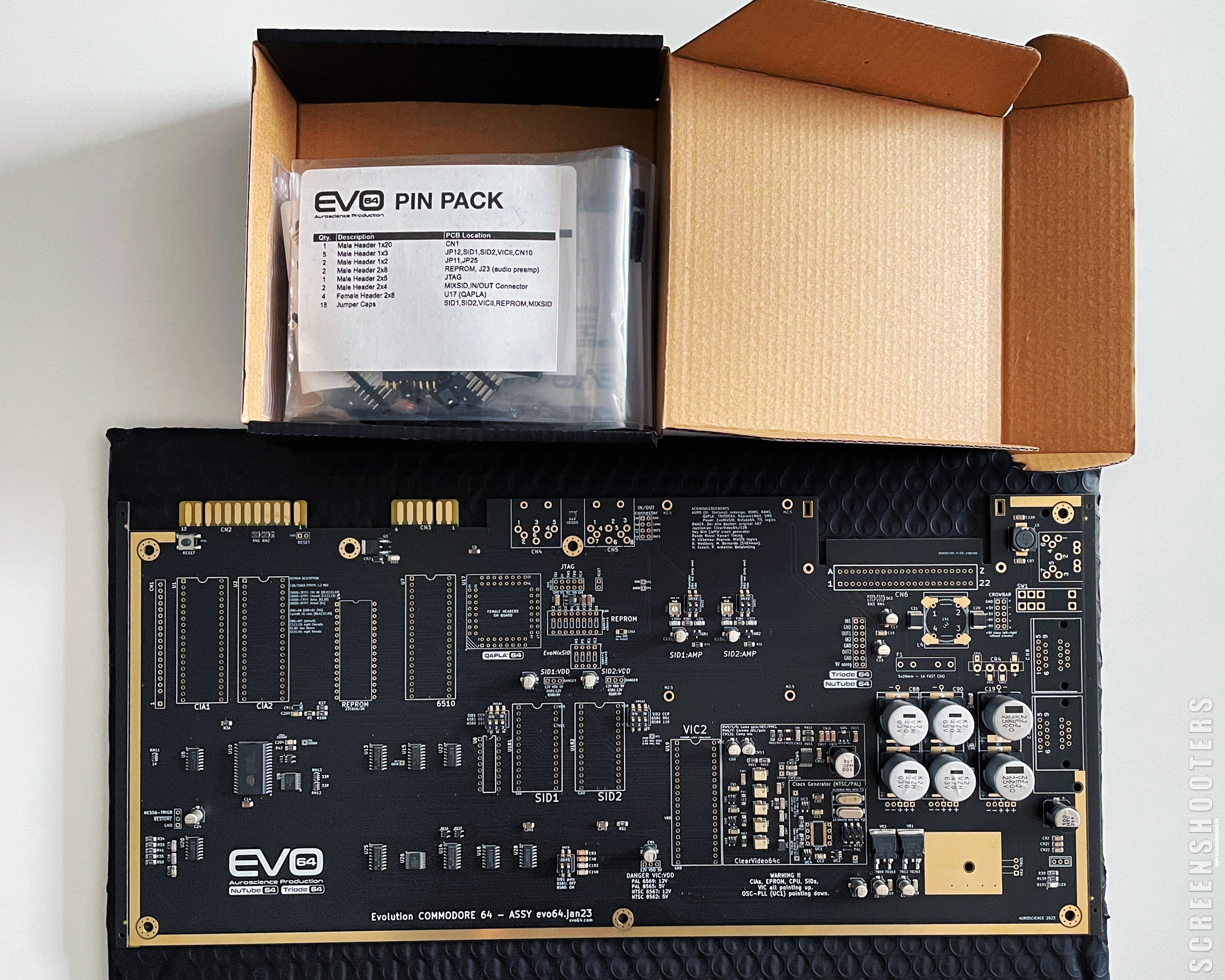

Das bekommt man:

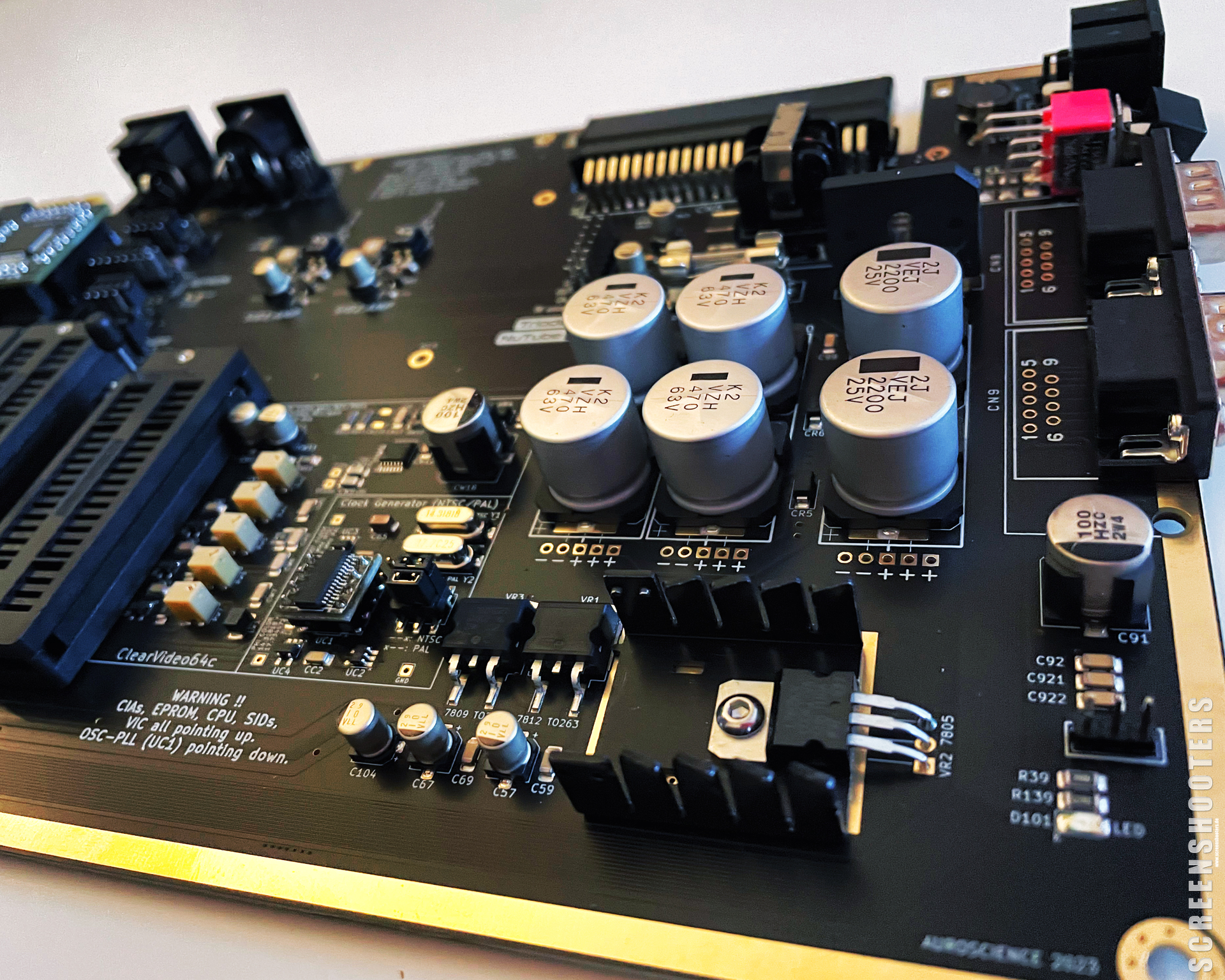

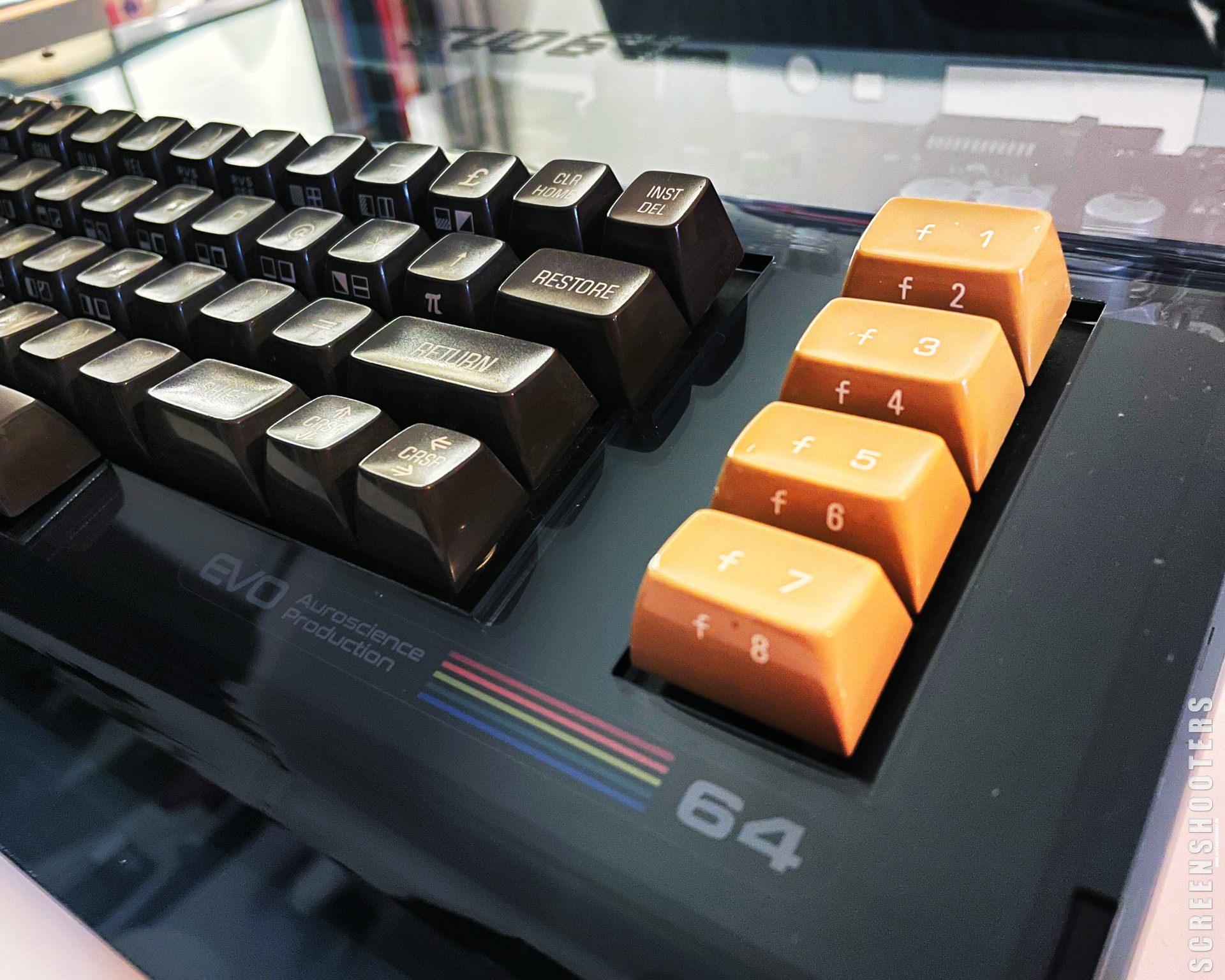

Ist, wie ich finde, ein sehr schön erstelltes Board-Design, einwandfreies Finish. Ich habe direkt den Basis-Teilesatz mitbestellt, da man das eine oder andere Teil hier in Deutschland schwerer bekommt und... ich mir so das Zusammenstellen vom Warenkorb erspart habe 😉

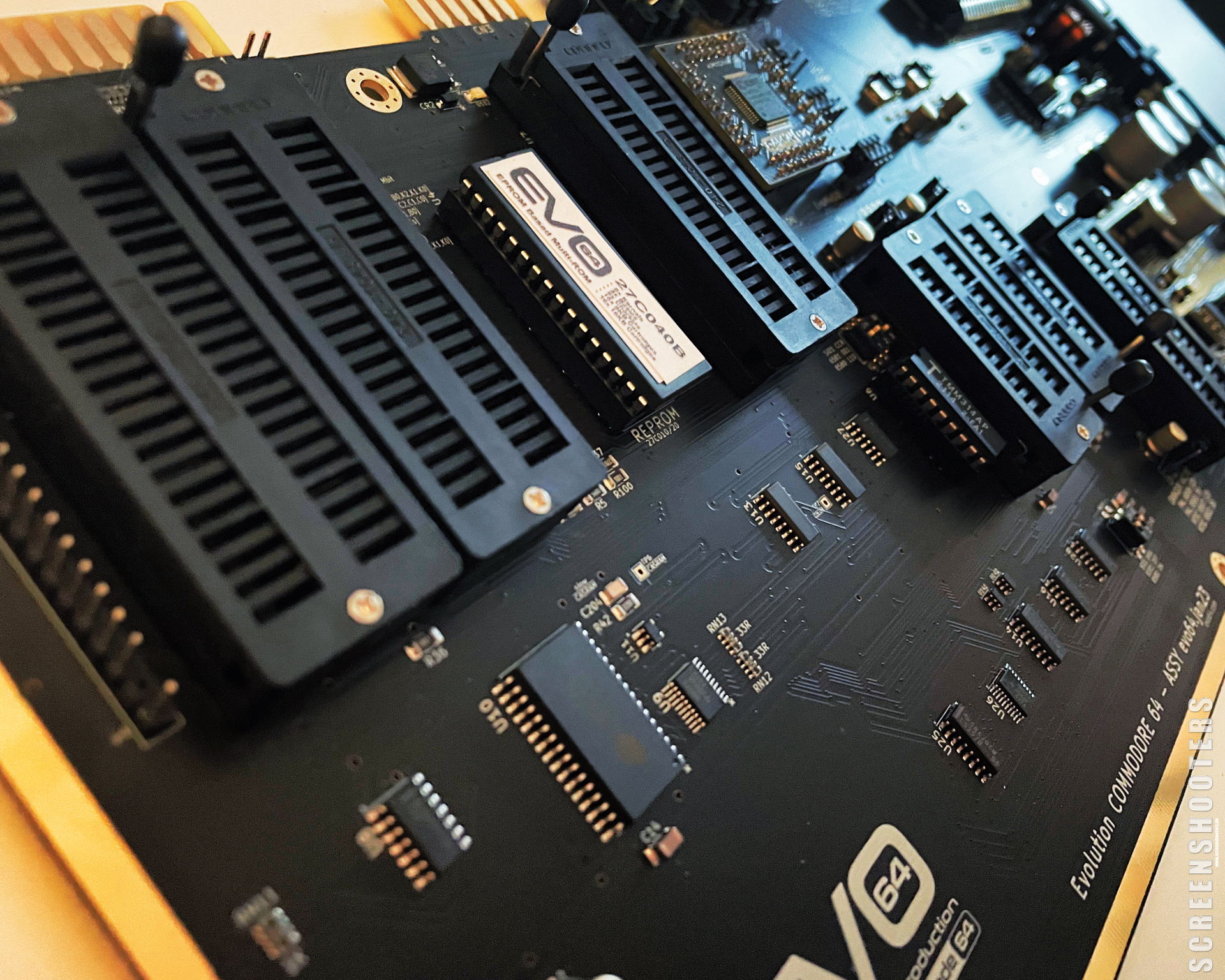

Abweichend habe ich für die ICs dann aber doch ZIF-Sockel verwendet (außer beim EEPROM, den Sockel habe ich nur in grün bekommen, das hat mir nicht gefallen 😀

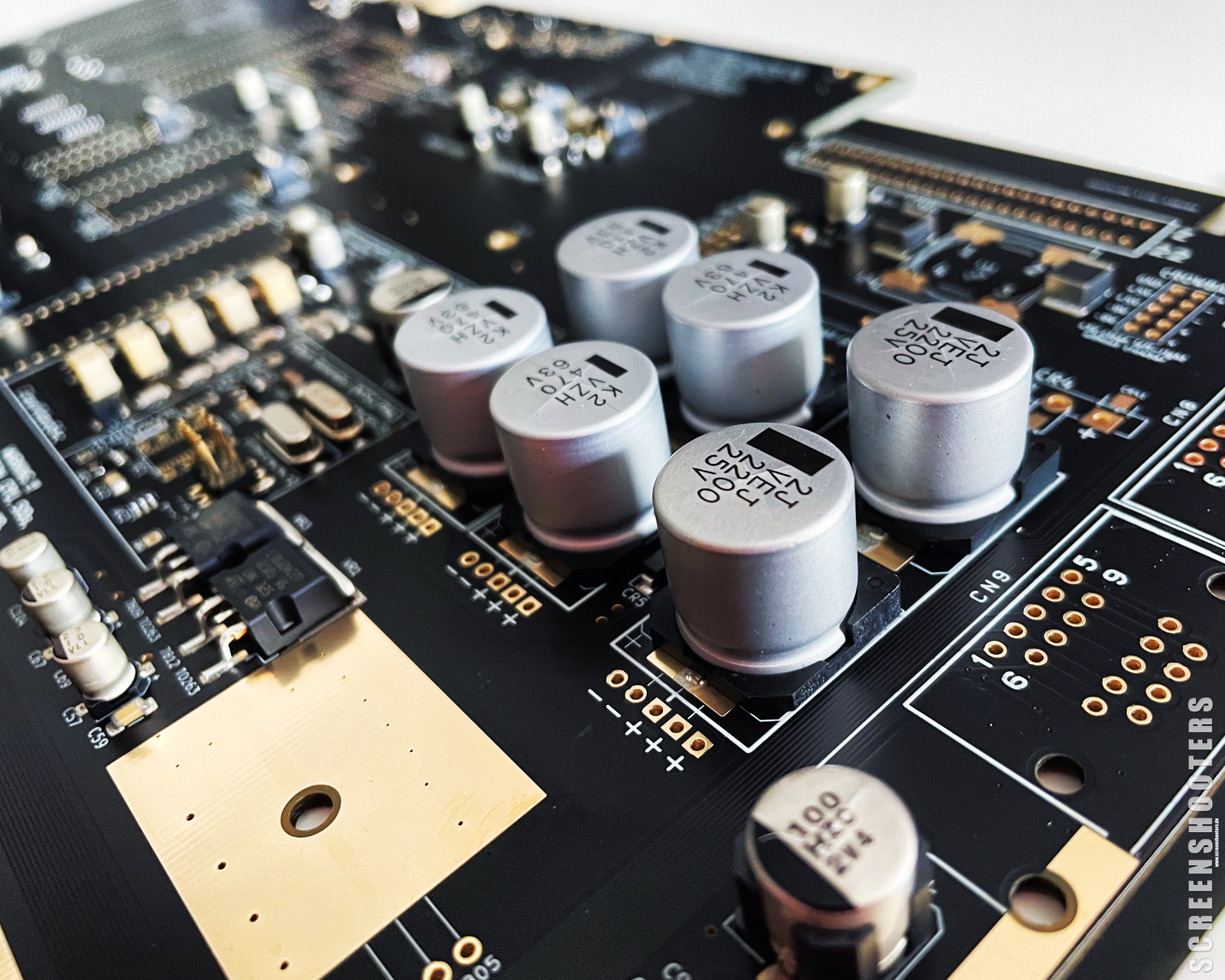

Da das Board einiges an SMD-Teilen hat und die schon aufgebracht sind, bleiben nur ein paar Through-Hole-Teile und die sind recht schnell verbaut:

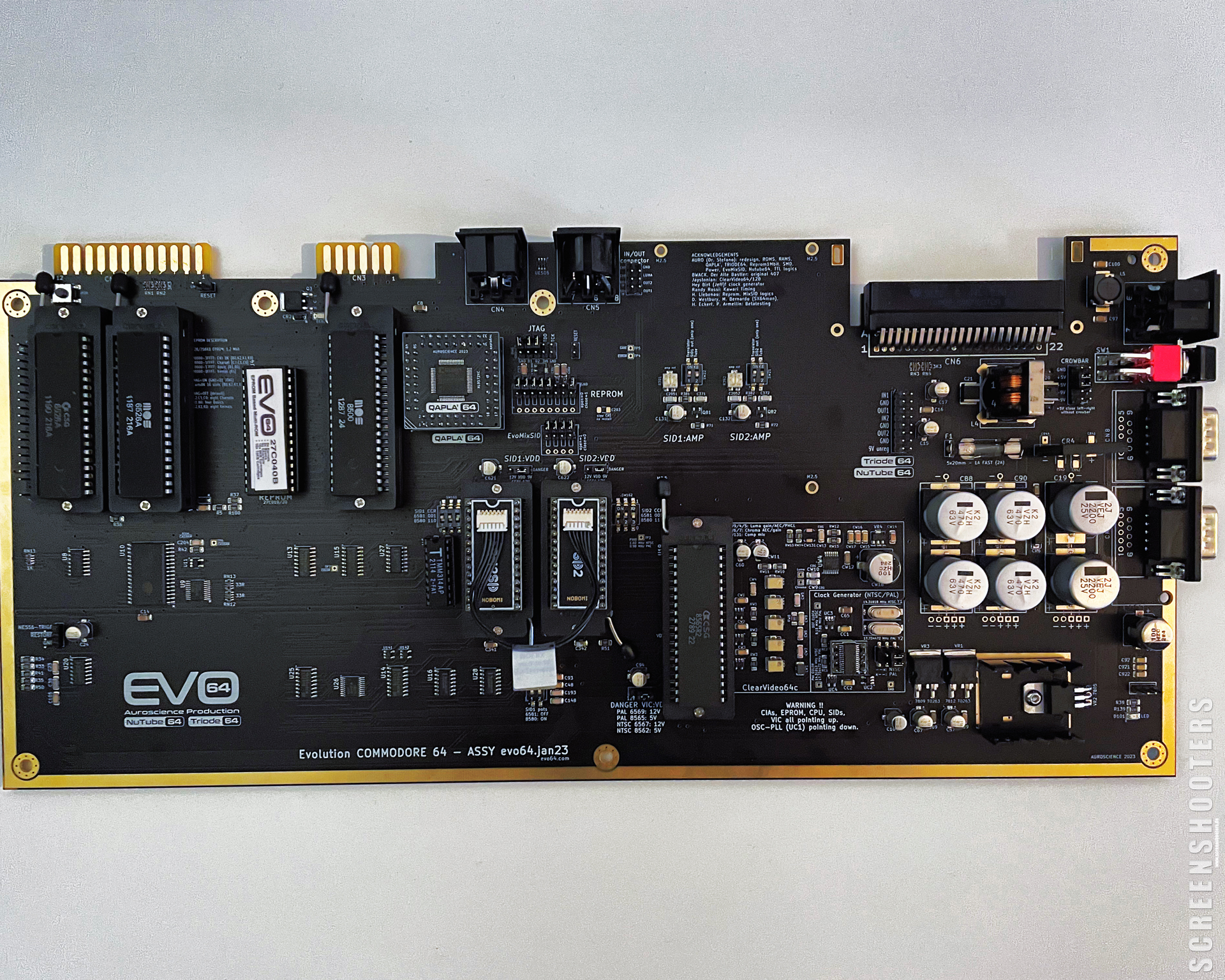

Das ist der Basis-Aufbau, so wurde das Board erstmal von mir getestet...und schonmal hübsch verpackt:

(Fortsetzung im zweiten Post)

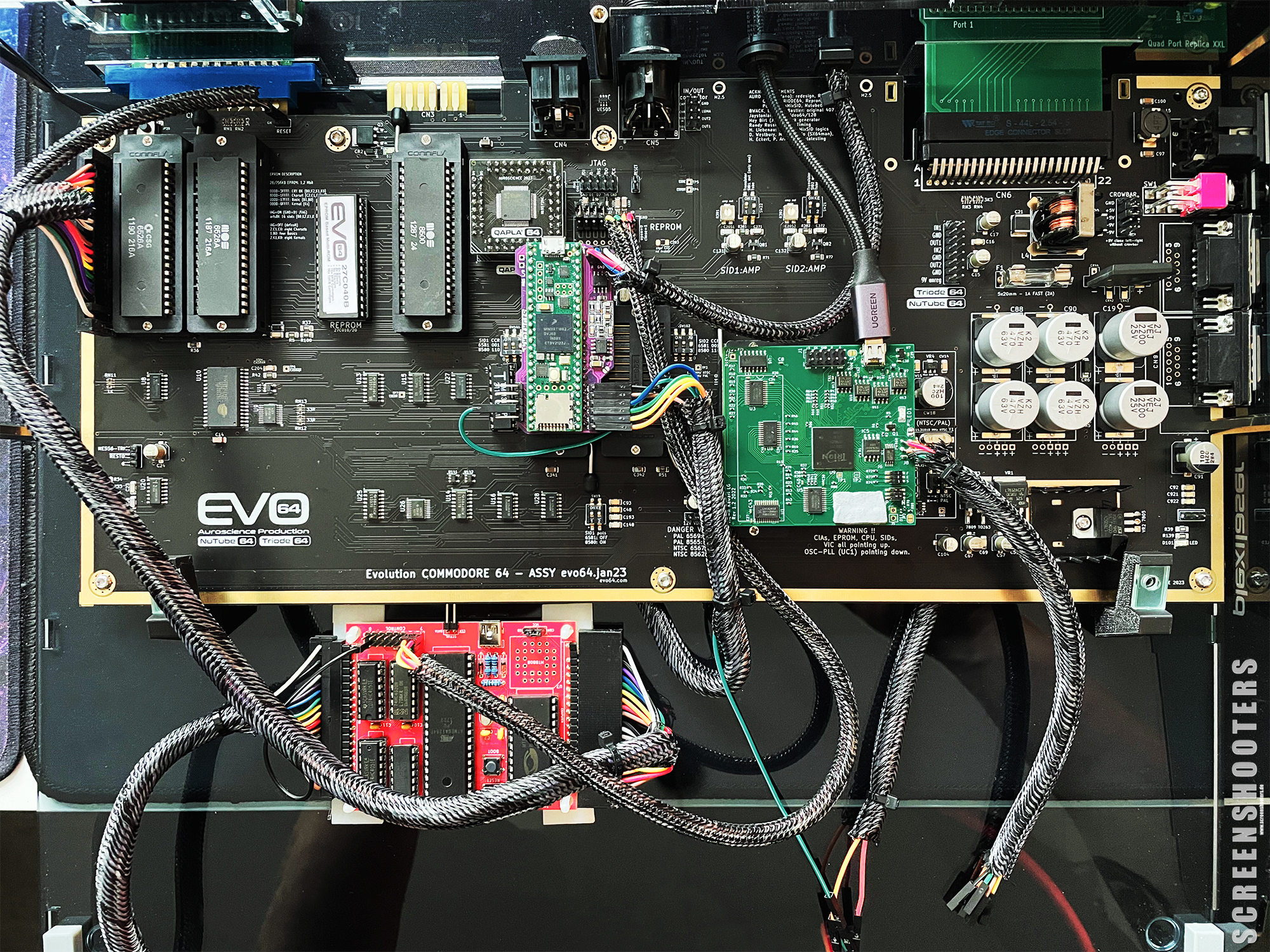

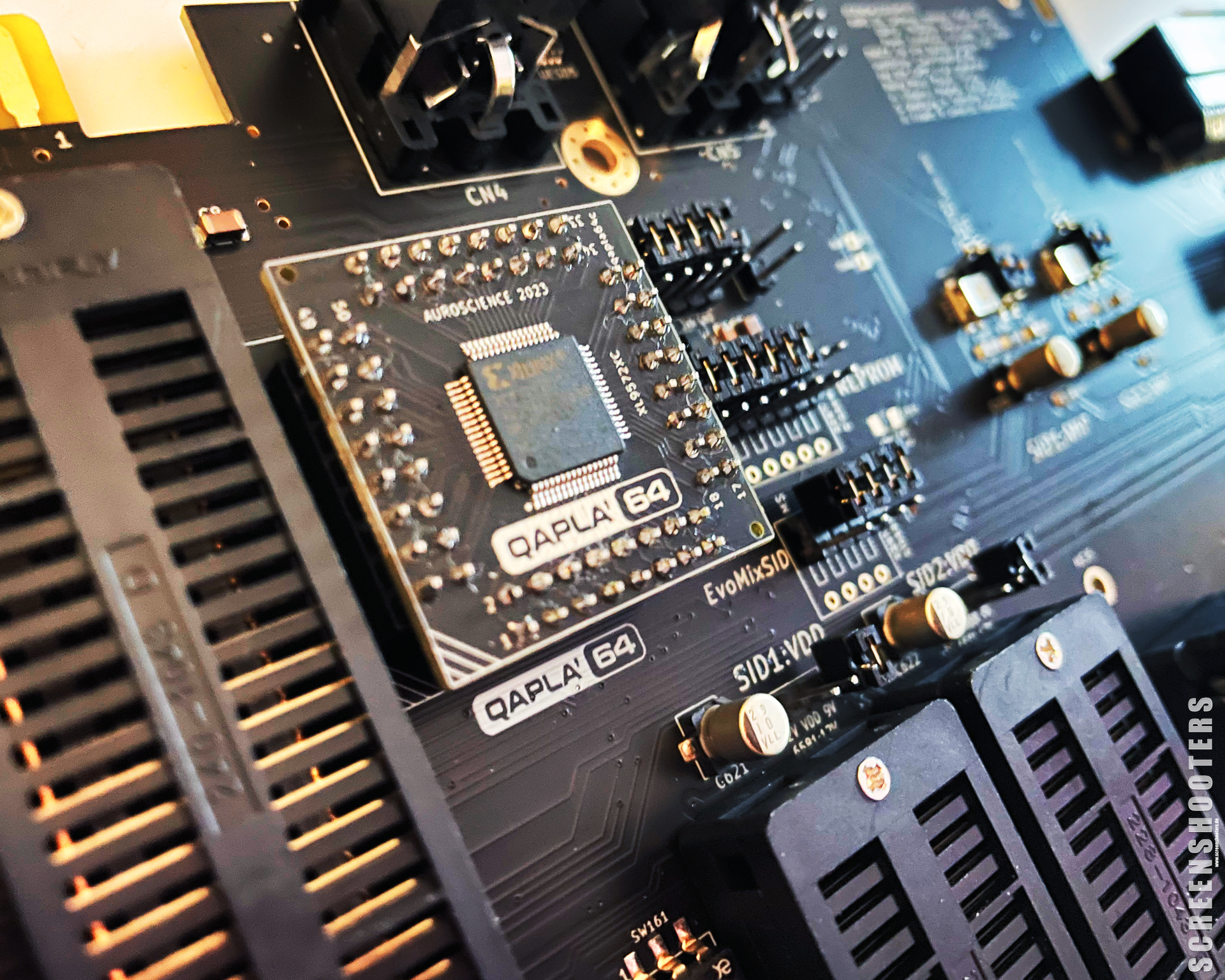

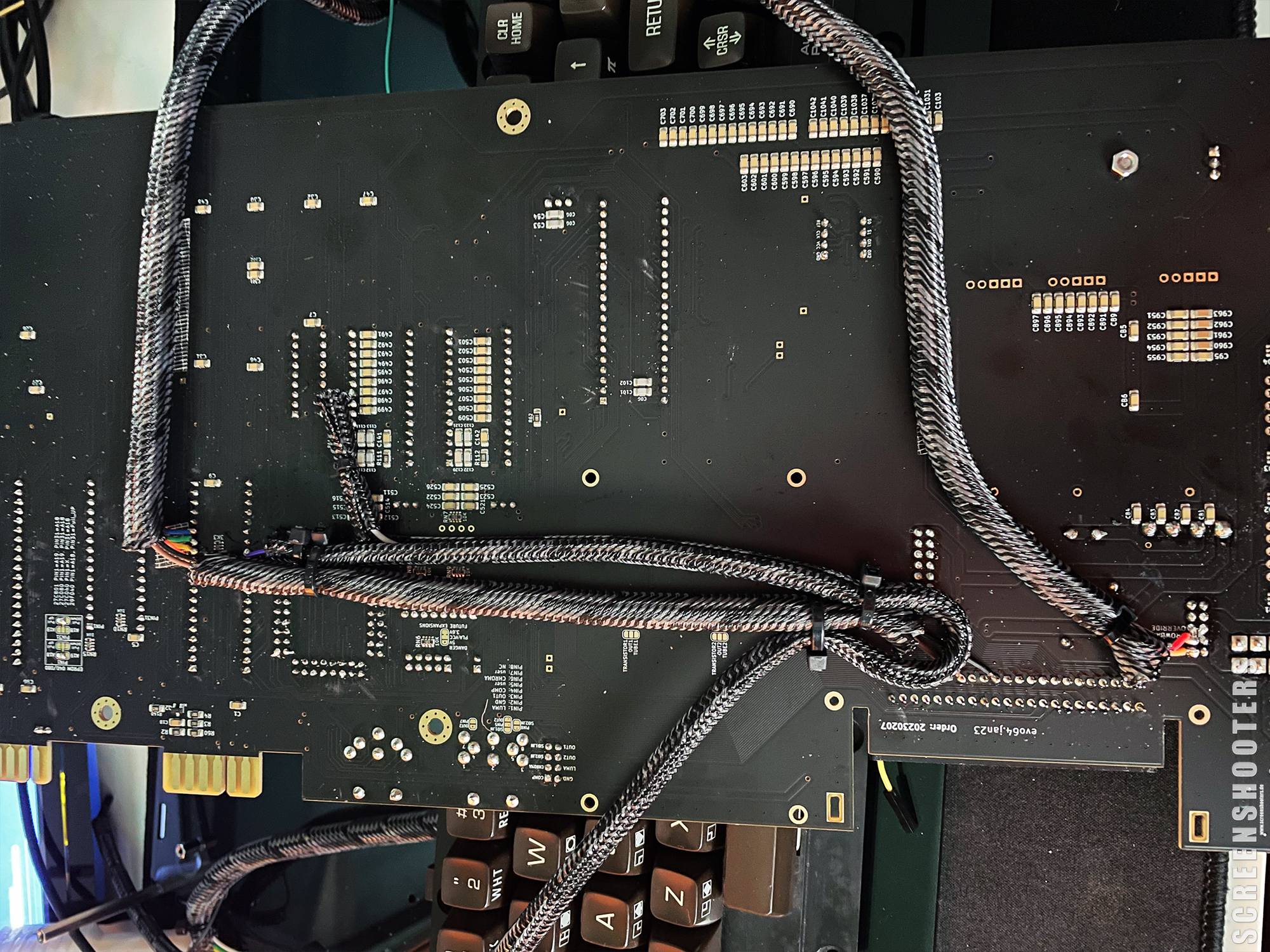

Nachdem alles sauber funktionierte kamen dann nach und nach die weiteren Erweiterungen rein: - Keyman64 mit dem ich nun die Kernals, Basics und Charsets, sowie die verschiednen SID-Optionen (Wechsel Primär/Sekundär, Mono (beide SIDs gleichzeitig) und Stereo (normaler Dual-SID-Betrieb) umschalten und einen Reset per Tasten-Kombination ausführen kann - SIDKick mit dem ich 6581 und 8580 SIDs emulieren kann, bzw. mit dem ich direkt auch zwei SIDs emulierten kann (wofür ich das mache am Ende des Textes 😉 ) - dafür mußten noch ein paar Strippen gezogen werden - VIC-II Kawari - für mich hauptsächlich interessant wegen der HDMI-Bild-Ausgabe

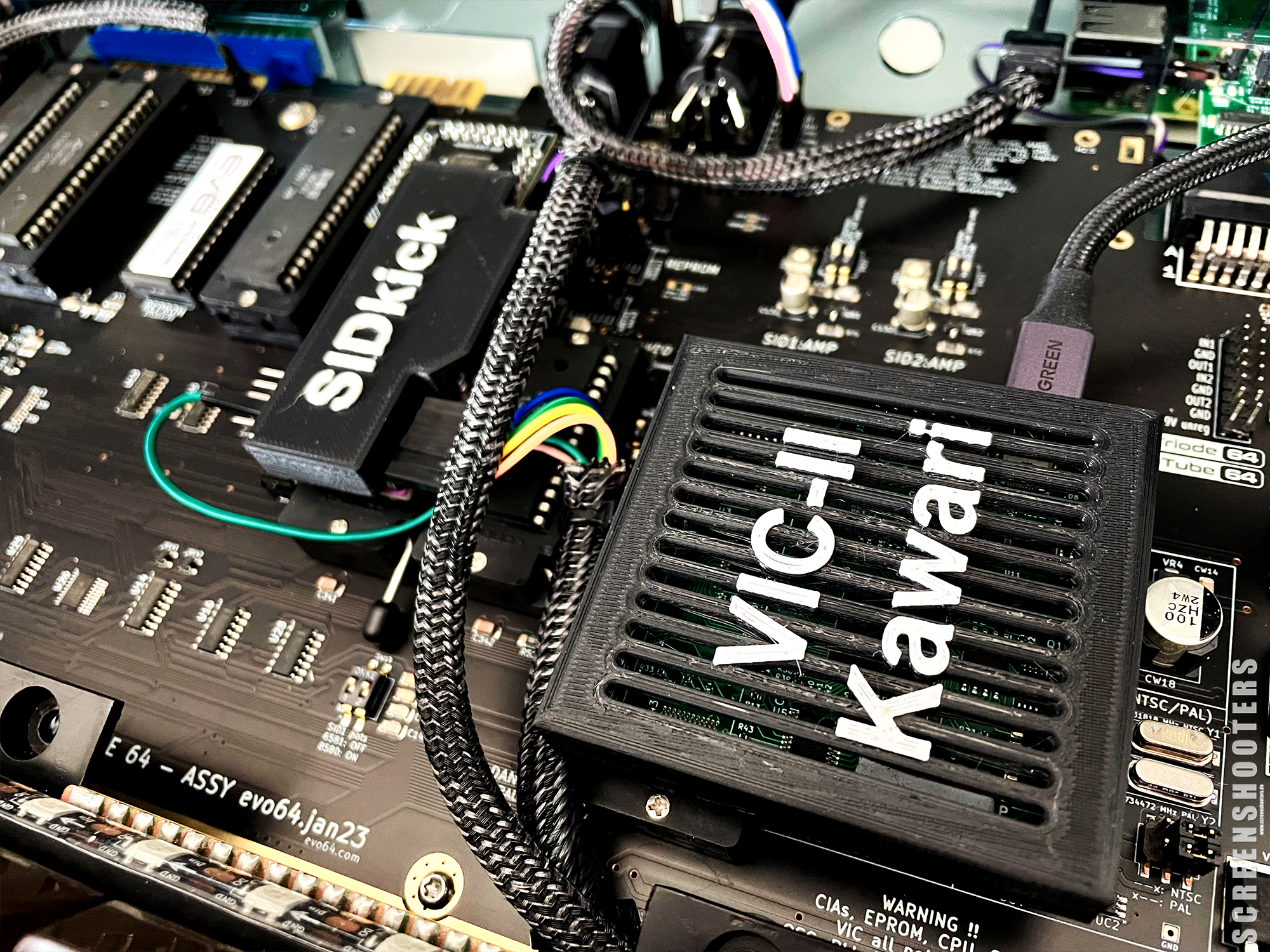

Weil mit SIDKick und Kawari von der Optik so nicht gefallen haben, habe ich dafür "Hütchen" designed und gedruckt:

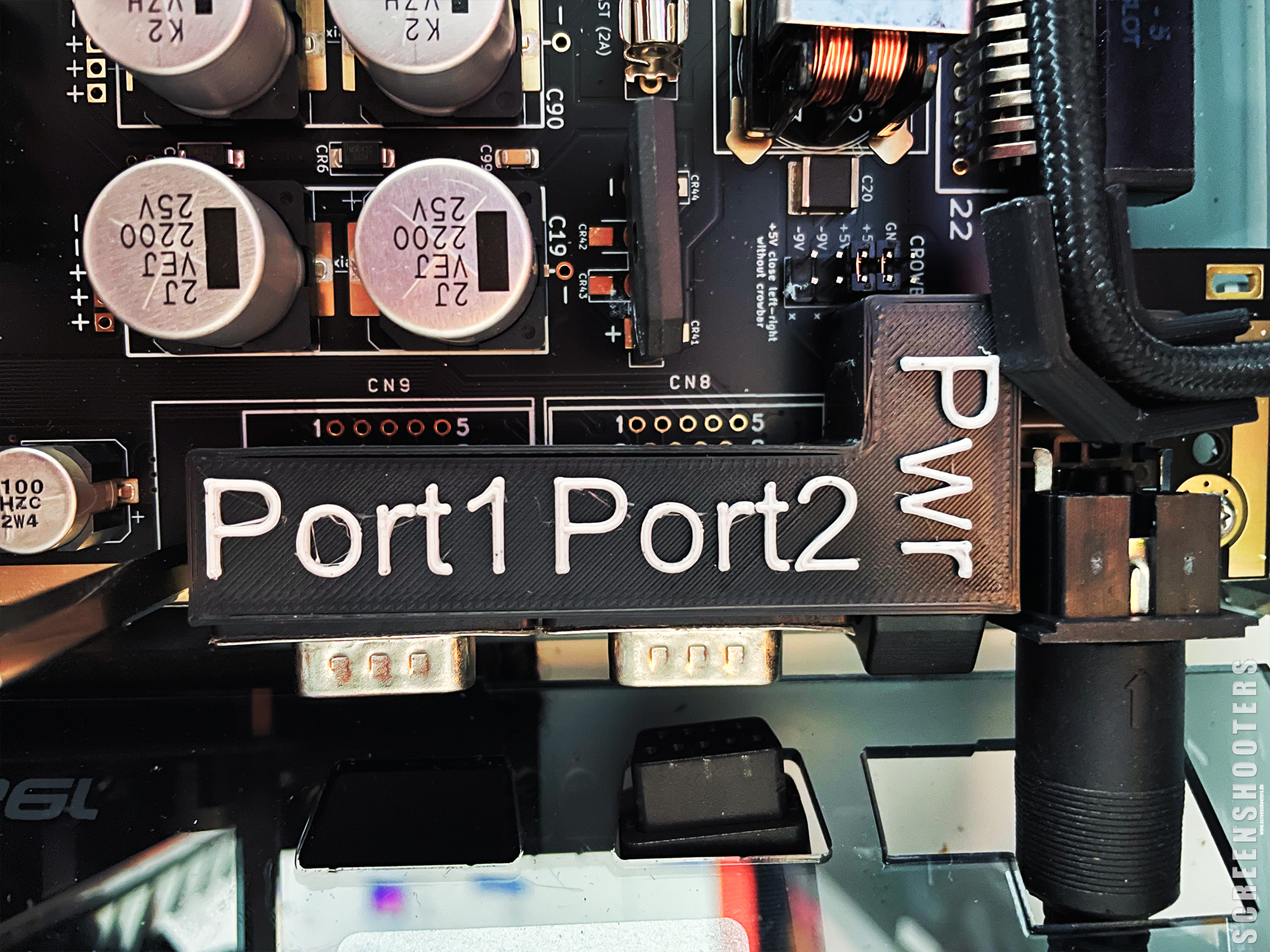

Controller-Ports und Powerswitch sahen auch sehr nackt aus, bekamen auch ein Hütchen:

Damit könnte das Projekt abgeschlossen sein... aber es gibt für das Board noch eine Erweiterung die den Sound etwas verbessern soll, ihm eine andere Klangfarbe verleiht ohne ihn zu wirklich zu verfälschen:

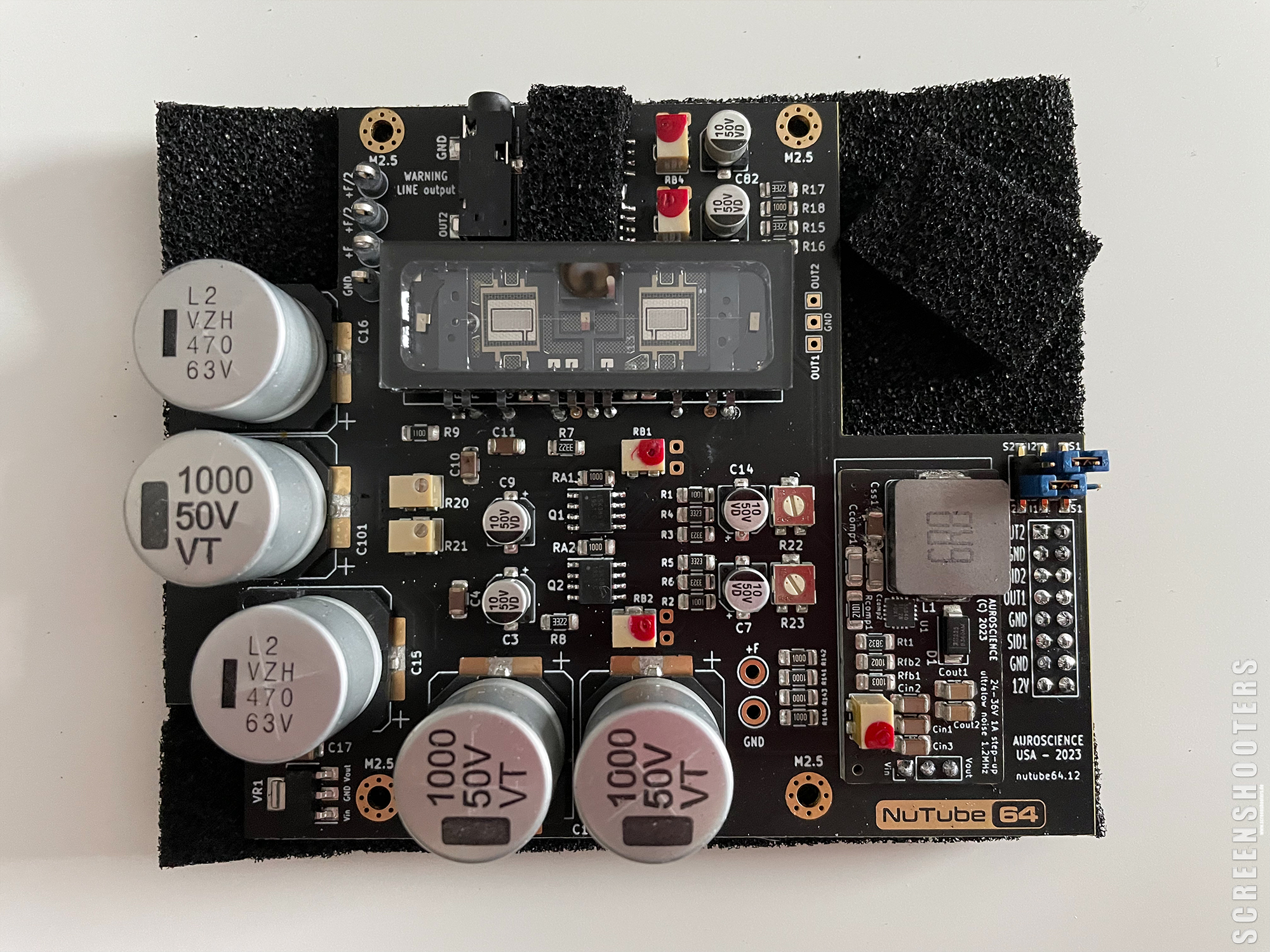

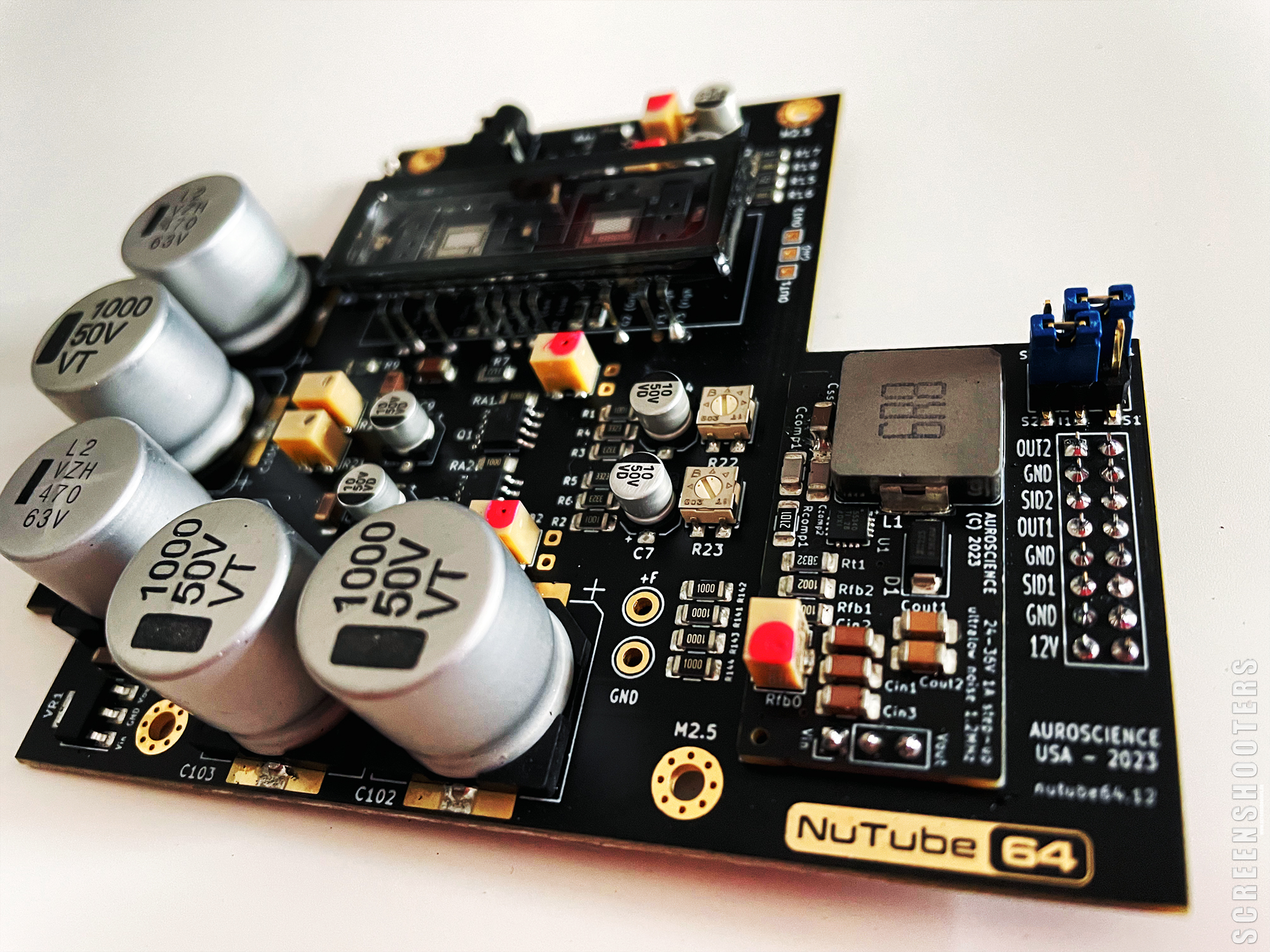

NuTube64 - Vorverstärker auf Basis einer Korg Nutube 6P1 (wer sich dafür interessiert was das genau ist, am besten mal googeln 😀 )

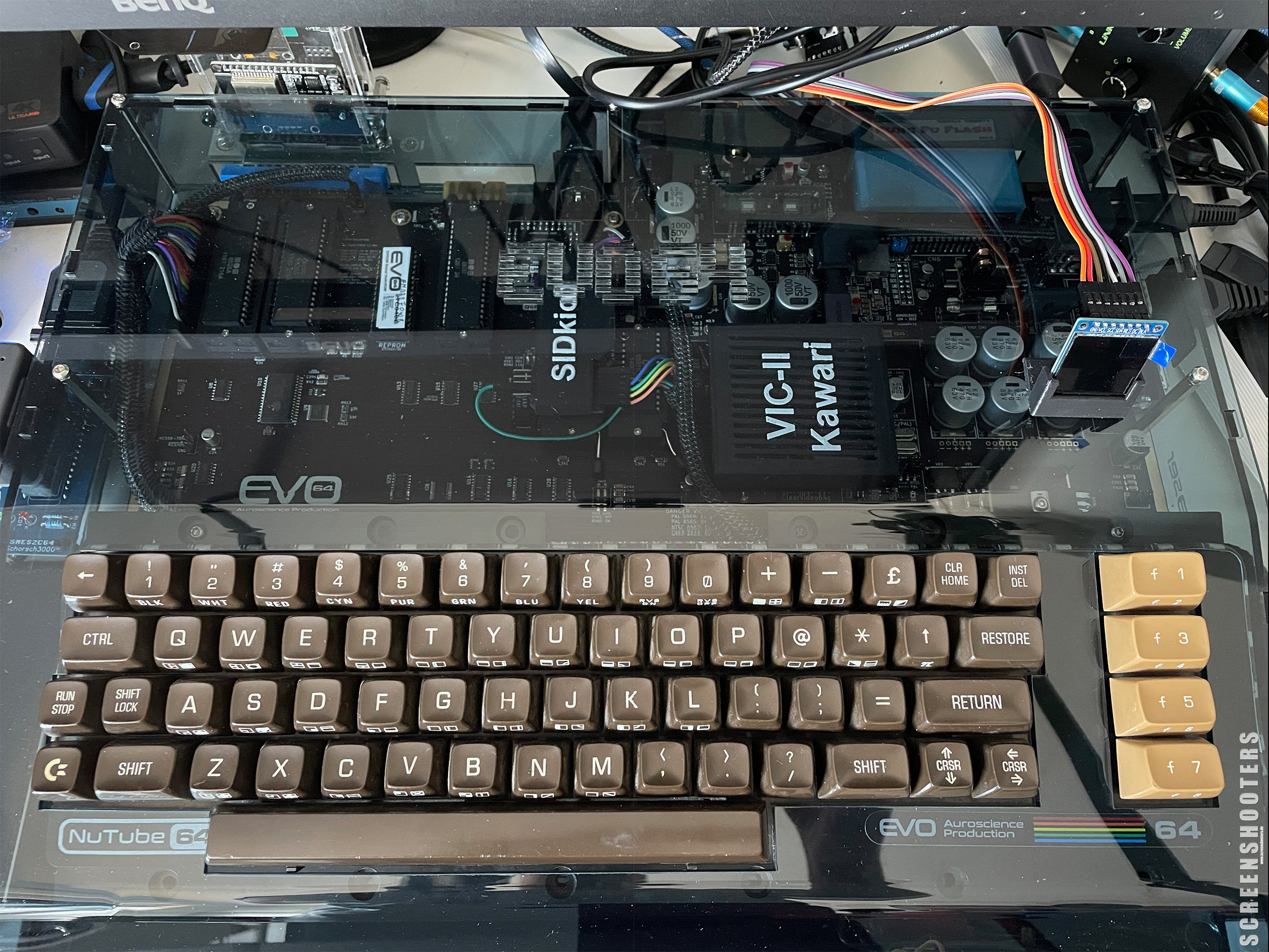

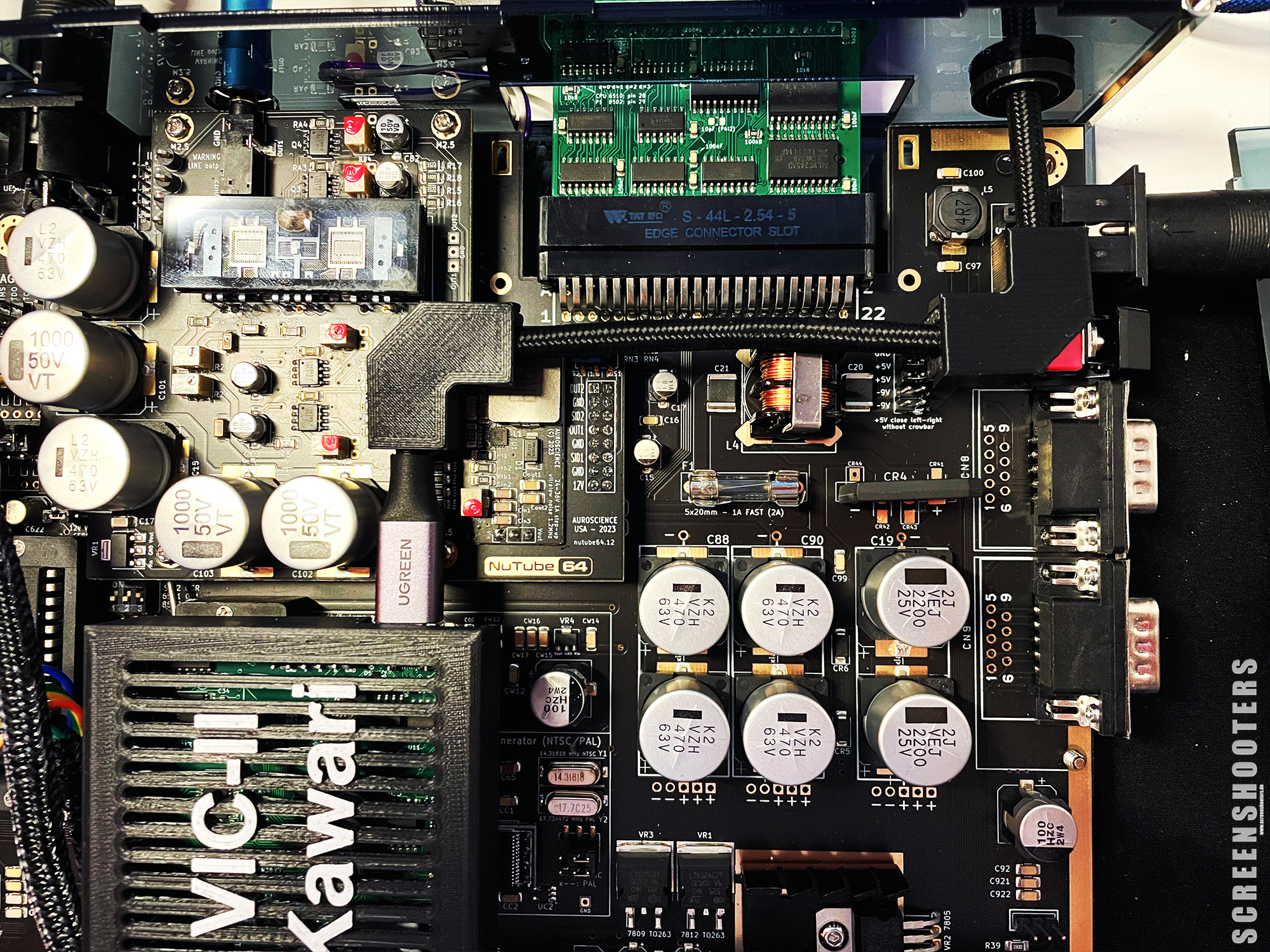

Sieht dann eingebaut so aus (oben links 😉 ):

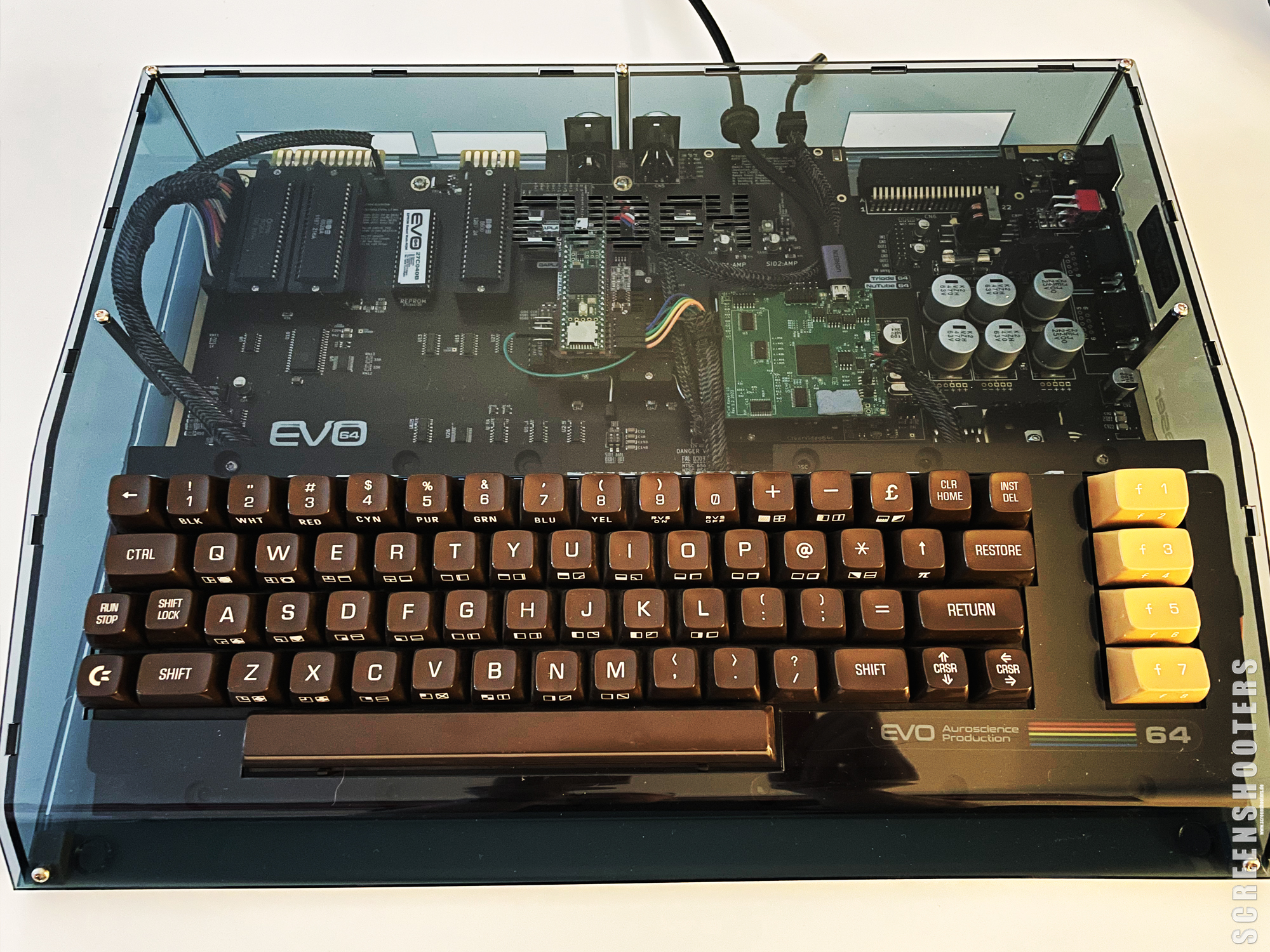

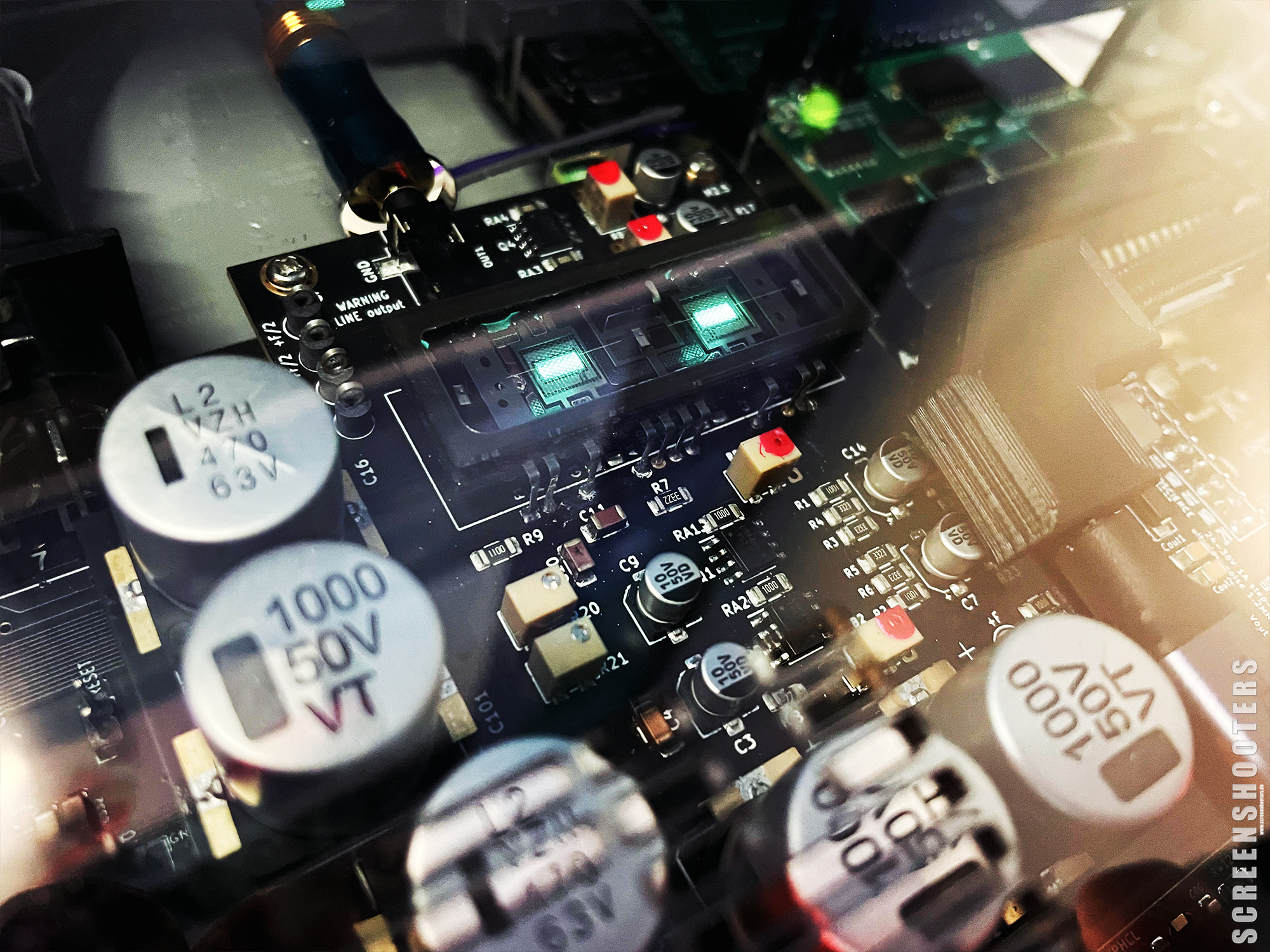

Und wenn der Rechner eingeschaltet ist glüht es auf einmal ganz nett:

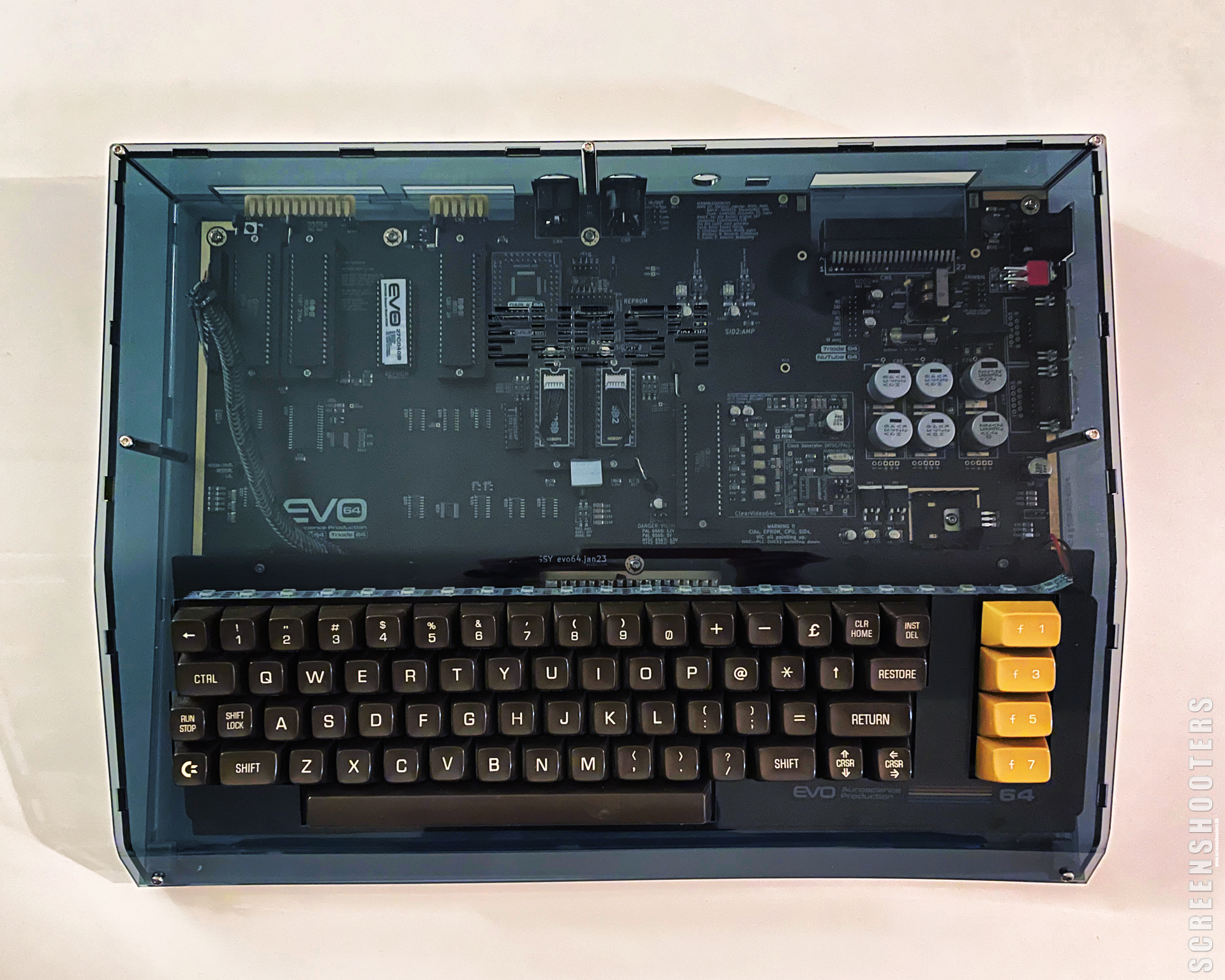

Damit ist dieses Projekt dann auch (erstmal) abgeschlossen:

Kurz zu meiner SID-Lösung: Ich habe mich entschieden ein SIDKick und einen echten 6581R4AR zu verwenden. Der 6581R4AR ist von der Klangcharakteristik etwas rauer, etwas spezieller, deswegen wollte ich den als "Soundnuance" im System haben. Das SIDKick habe ich eingebaut - um flexibel andere SIDs emulieren zu können, - um den LED-Streifen (an der Tastatur) als Audio-Visualisierer ansteuern zu können - weil ich damit zwei SIDs emulieren kann - somit habe ich in Verbindung mit dem echten SID i zweiten Sockel direkt drei SIDs im System.

Ich hoffe ich werde nicht gesteinigt, vielleicht interessiert es den einen oder anderen... wenn ja ich habe noch ein weiteres 64er-System aufgebaut, bei Interesse stelle ich das auch mal vor.

Was hat das mit Atari zu tun? Nichts, außer das die Systeme damals Konkurrenten waren, heute bei mir friedlich nebeneinander existieren UND ich mir ein ähnliches Projekt für einen Atari (nochmal) wünsche 😀
